Distributeur pour la France · Espagne

LaipPorte-outils HSK, ISO, BT, mandrins de frettage et tirettes

Fabricant espagnol d’attachements, Laip nous référence comme son distributeur pour la France. Porte-outils HSK, ISO, BT et cône Morse, mandrins de frettage et tirettes : nous tenons ses gammes en stock à Ibos, près de Tarbes.

Télécharger le catalogueCatalogues Laip (PDF), site du fabricant, nouvel ongletDemander un prix
Création, à Abadiano (Biscaye)
1957
Références en stock chez Laip
7 000+
Gammes détaillées sur cette page
8

Gammes Laip

Attachements Laip

Attachements HSK, ISO (DIN 69871), BT et BT double contact, DIN 2080 et cône Morse, frettage et tirettes.

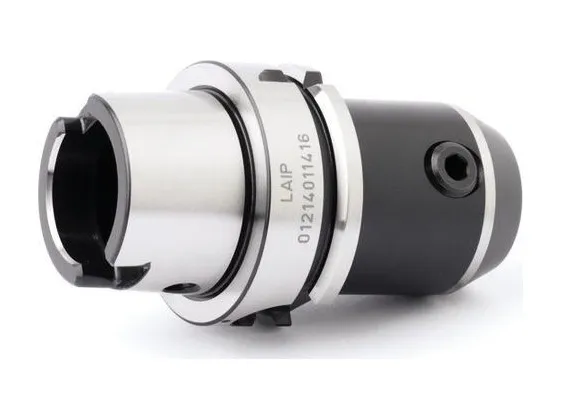

Porte-outils HSK (DIN 69893) Laip

Laip

Porte-outils HSK (DIN 69893)

Attachements HSK fabriqués selon la norme DIN 69893 pour changement d’outil automatique ou manuel. Laip y décline porte-fraises, mandrins à pinces ER et ZentroLaip, porte-pinces à grande puissance de serrage et HPTC, porte-fraises Weldon et Whistle-Notch, mandrins de perçage, de frettage, de taraudage et porte-outils hydrauliques.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
HSK-A 32 à 125, HSK-C 32 à 63, HSK-E 25 à 63, HSK-F 63 et HSK-T 63
Points clés
  • Formes A, C, E, F et T (ICTM)
  • Formes B et D sur demande
  • Acier cémenté, dureté superficielle 57 à 60 HRC

Aussi chezCanela

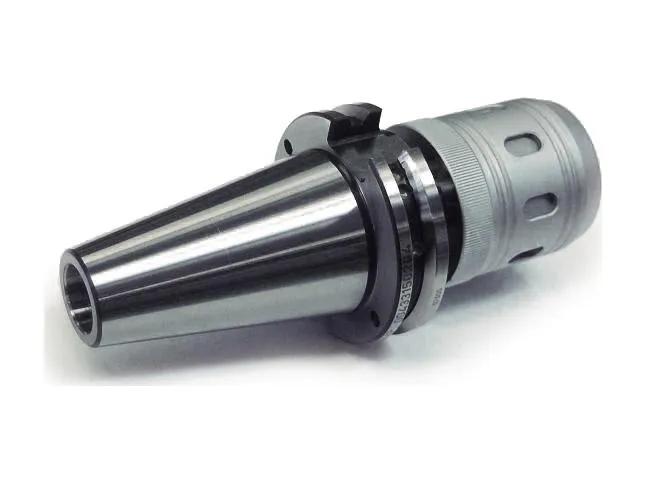

Porte-outils cône ISO DIN 69871 Laip

Laip

Porte-outils cône ISO DIN 69871

Porte-outils à cône 7/24 selon DIN 69871, sans arrosage, avec arrosage central, par la collerette ou les deux combinés. La gamme comprend porte-fraises, réducteurs, mandrins à pinces ER, porte-pinces à grande puissance de serrage et HPTC, porte-fraises Weldon et Whistle-Notch, mandrins de frettage, de perçage et de taraudage.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
SK 30, 40, 45 et 50
Points clés
  • Formes A, AD, B et AD+B
  • Tolérance de cône AT3
  • Version double contact sur demande

Aussi chezCanela

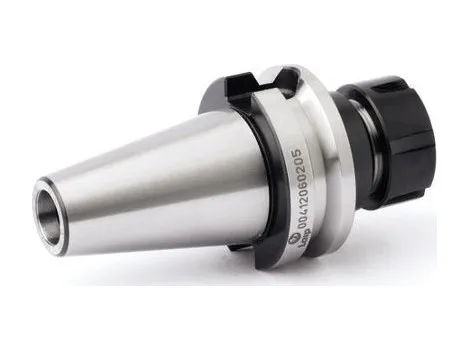

Porte-outils BT (JIS B 6339) Laip

Laip

Porte-outils BT (JIS B 6339)

Porte-outils à cône BT selon JIS B 6339, les autres cotes suivant MAS 403-BT, avec ou sans arrosage central ou par la collerette. On y trouve porte-fraises, réducteurs, mandrins à pinces ER, porte-pinces à grande puissance de serrage et HPTC, porte-fraises Weldon et Whistle-Notch, mandrins de frettage, de perçage et de taraudage.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
BT 30, 40 et 50
Points clés
  • Formes A, AD, B et AD+B
  • Tolérance de cône AT3
  • Dureté superficielle 57 à 60 HRC

Aussi chezCanela

Porte-outils BT double contact Laip

Laip

Porte-outils BT double contact

Version double contact du cône BT selon JIS B 6339, avec double surface d’appui. Laip y propose porte-fraises avec arrosage, adaptateurs modulaires, mandrins à pinces ER et ZentroLaip, porte-pinces à grande puissance de serrage et HPTC, porte-fraises Weldon, mandrins de frettage standard et antivibratoires.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
BT 30, 40 et 50
Points clés
  • Formes A et AD+B
  • Tolérance de cône AT3
  • Dureté superficielle 57 à 60 HRC

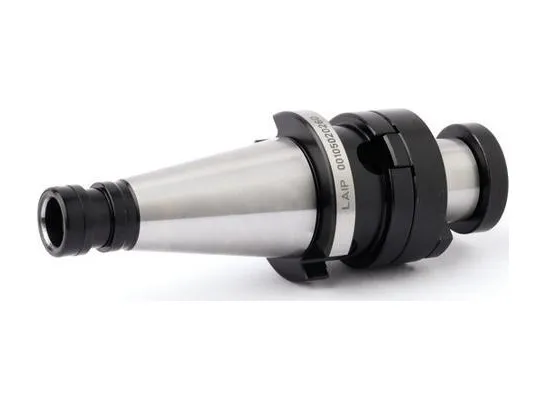

Porte-outils DIN 2080 Laip

Laip

Porte-outils DIN 2080

Porte-outils à cône 7/24 selon DIN 2080, fabriqués en acier allié de cémentation. La gamme regroupe porte-fraises, centreurs, mandrins à pinces DIN 6388 et ER, porte-pinces à grande puissance de serrage, mandrins de perçage et mandrins de taraudage à changement rapide.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
Tailles 30, 40 et 50
Points clés
  • Rainure MAHO-OTT en tailles 40 et 50
  • Tolérance de cône AT3
  • Dureté superficielle 57 à 60 HRC

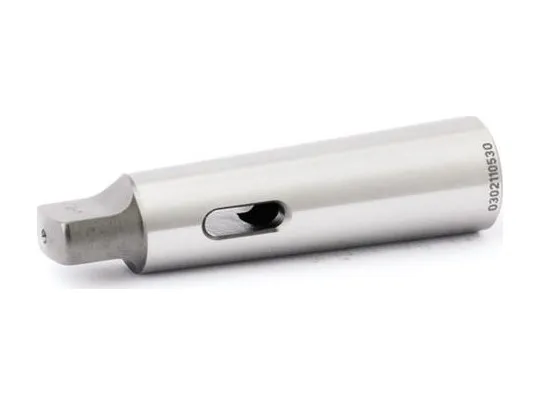

Porte-outils cône Morse (DIN 228) Laip

Laip

Porte-outils cône Morse (DIN 228)

Attachements à cône Morse DIN 228, en forme A avec filetage de tirage (DIN 2207) ou forme B à tenon (DIN 1806). Laip propose porte-fraises combinés, douilles de réduction et prolongateurs, mandrins à pinces ER et DIN 6388, arbres porte-alésoirs, ainsi qu’un système à changement rapide.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
Cône Morse 2 à 5, formes A et B
Points clés
  • Forme A filetée selon DIN 2207
  • Forme B à tenon selon DIN 1806
  • Dureté superficielle 57 à 60 HRC
Mandrins de frettage Laip

Laip

Mandrins de frettage

Porte-outils à serrage thermique en HSK, DIN 69871, BT et BT double contact, déclinés selon l’attachement en versions standard, Slim Line, avec refroidissement ELS ou antivibratoires Power Line. En acier pour travail à chaud, ils sont prévus pour des outils à queue h6. Laip propose aussi des machines de frettage par induction.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
Serrage Ø3 à 32 mm ; HSK, SK, BT, BT double contact, polygonal LC6 et CAT 40/50
Points clés
  • Équilibrés G2,5 à 25 000 tr/min (ISO 1940-1)
  • Queue d’outil en tolérance h6
  • Versions standard, Slim Line, ELS, antivibratoire

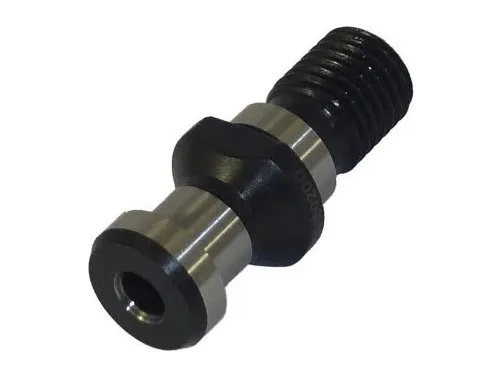

Tirettes pour porte-outils Laip

Laip

Tirettes pour porte-outils

Tirettes pour porte-outils à cône, selon DIN 69872 et ISO 7388-2 (15° et 45°), MAS 403 BT (45°, 60° et 90°) et JIS B 6339 (15°). La gamme comprend aussi des modèles Maho-Ott, Deckel et Chiron ISO 30, ainsi que des versions avec passage de refroidissement.

Voir la gamme chez Laip(site du fabricant, nouvel onglet)
Dimensions
Filetages M12, M16, M20 et M24 ; angles 15°, 45°, 60° et 90°
Points clés
  • Angles de 15°, 45°, 60° et 90°
  • Versions avec passage de refroidissement

Catalogue Laip

Tout le catalogue Laip

Ces gammes figurent aussi au catalogue Laip. Demandez-nous la documentation, le prix et le délai.

  • Mandrins à pinces ER

    Mandrins pour pinces ER en versions standard, mini et à rallonge, déclinés sur presque tous les attachements.

    ER 11 à ER 50 (serrage Ø0,5 à 34 mm)

  • Pinces ER (DIN 6499)

    Pinces ER forme B pour outils à queue cylindrique lisse.

    ER 8 à ER 50 ; Ø1 à 34 mm

  • Mandrins hydrauliques

    Porte-outils à serrage hydraulique pour outils à queue cylindrique h6.

    Ø6 à 32 mm ; HSK-A 63 et 100, SK 40, BT 40 et 50

  • Laip HPTC

    Porte-pinces à haut couple de serrage

    Porte-pinces à fort couple de serrage pour outils à queue cylindrique h6.

    Ø16 à 50 mm

  • Porte-tarauds à changement rapide

    Mandrins de taraudage à douilles interchangeables, flottants (compensation axiale) ou rigides.

    Capacités M3-M12, M8-M20 et M14-M33

  • Laip Synkro

    Porte-tarauds synchronisés

    Porte-tarauds pour taraudage synchronisé avec pinces ER.

    ER 16 à ER 32

  • Laip Modulaire Laip

    Système d’outillage modulaire

    Éléments assemblés par vis (attachements de base HSK, SK, BT, Morse, polygonal) recevant porte-fraises, réductions, rallonges, mandrins ER et HPTC, têtes d’alésage et porte-tarauds.

    Ø de couplage 14,5, 18,5, 23, 29, 36, 46, 63 et 90 mm

  • Laip Modulaire Laip

    Têtes d’alésage micrométriques

    Têtes d’alésage de finition à réglage micrométrique (0,01 mm au diamètre) avec arrosage interne.

    Ø3 à 153 mm

  • Porte-outils polygonaux (ISO 26623-1)

    Porte-outils à cône polygonal : porte-fraises à entraînement frontal avec arrosage, mandrins ER et HPTC, adaptateur modulaire, mandrins de frettage, porte-outils de tournage intérieur et ébauches.

    Taille LC6 uniquement ; frettage Ø3 à 32 mm ; tournage intérieur Ø8 à 40 mm

  • Porte-outils CAT/ANSI

    Mandrins de frettage standard et Slim Line à cône CAT/ANSI B5.50, cotés en pouces.

    CAT 40 et 50 ; Ø1/8 à 1 1/4 pouce

  • Porte-outils R-8 Bridgeport

    Attachements R-8 pour fraiseuses conventionnelles : porte-fraises combinés, adaptateurs pour mandrins de perçage, réductions Morse, mandrins DIN 6388 et ER 32, porte-fraises Weldon et mandrin de perçage.

    Porte-fraises Ø27 et 32 mm ; réductions CM 1 à 3 ; Weldon Ø6 à 18 mm

  • Porte-outils à queue cylindrique

    Allonges et porte-outils à queue cylindrique : porte-fraises, réductions Morse, mandrins ER à rallonge, mandrin de perçage, allonges de frettage et allonges pour outils à queue filetée.

    Queue Ø12 à 40 mm ; allonges de frettage Ø3 à 20 mm

  • Machines de frettage par induction

    Machines de frettage à induction avec disques interchangeables, à refroidissement par air ou automatique, plus une mini-machine.

    Ø3 à 32 mm (carbure), Ø6 à 32 mm (acier rapide)

  • Machines d’équilibrage

    Équilibreuses de porte-outils, avec adaptateurs SK, BT et HSK en option.

    Jusqu’à SK/BT 40 et HSK 63, ou SK/BT 50 et HSK 100

  • Barres de contrôle

    Mandrins de contrôle du faux-rond et de l’alignement de broche, livrés avec certificat et coffret bois.

    HSK-A 32 à 125, DIN 69871 30 à 50, BT 30 à 50, ANSI 40 et 50

  • Laip Force Check

    Contrôleur de force de serrage

    Barre de mesure de la force de traction du tirant de broche sur centre d’usinage.

    HSK 63, SK 40 et SK 50

Laip

Catalogues Laip (PDF)

Sur le site du fabricant. Nous pouvons aussi vous envoyer les pages qui vous intéressent.

TéléchargerCatalogues Laip (PDF), site du fabricant, nouvel ongletDemander un prix

À propos

Laip en bref

Création, à Abadiano (Biscaye)
1957
Références en stock chez Laip
7 000+
Gammes détaillées sur cette page
8

Installée à Abadiano, en Biscaye, Laip conçoit et fabrique des porte-outils depuis 1957, ainsi que des machines de frettage et de préréglage et des outils spéciaux. Le fabricant tient plus de 7 000 références en stock et exporte plus de la moitié de sa production, dans plus de 35 pays.

Toute la liaison entre l’outil et la broche

Laip couvre les principales interfaces normalisées : HSK (DIN 69893), cône ISO DIN 69871, BT (JIS B 6339) et BT double contact, dont la double surface d’appui augmente la rigidité, ainsi que DIN 2080 et cône Morse (DIN 228) pour les machines plus anciennes ou conventionnelles.

Sur chacune de ces interfaces, Laip propose des porte-fraises, des mandrins à pinces ER, des porte-pinces à grande puissance de serrage, des porte-fraises Weldon, des mandrins de perçage, de taraudage et de frettage. Les cônes 7/24 sont tenus en tolérance AT3 et les porte-outils sont en acier cémenté, d’une dureté superficielle de 57 à 60 HRC.

Le frettage Laip

Les mandrins de frettage Laip serrent l’outil par dilatation thermique : la tête du mandrin est chauffée, l’outil à queue h6 y est inséré, et le serrage se fait au refroidissement. Ils existent en HSK, DIN 69871, BT et BT double contact, en versions standard, Slim Line pour les zones étroites, avec refroidissement ELS ou antivibratoires Power Line. Laip les équilibre en G2,5 à 25 000 tr/min selon l’ISO 1940-1, et propose les machines de frettage par induction qui vont avec.

Le frettage offre un faux-rond très faible et un serrage rigide, deux conditions pour exploiter pleinement une fraise carbure monobloc Kendu, surtout en usinage à grande vitesse.

Bien choisir son attachement

Le bon attachement dépend d’abord de la broche de votre machine, puis de l’outil et de l’usinage. Nos articles détaillent les critères : attachement HSK, BT ou ISO : lequel choisir et le frettage des porte-outils. Pour un usinage qui vibre, l’attachement fait partie de l’ensemble que mesure notre analyse vibratoire.

Bon à savoir

Questions sur Laip

Une autre question ? Appelez-nous au 05 62 93 36 96.

KJ France est-il distributeur de Laip en France ?

Oui. Laip nous référence comme son distributeur pour la France. Nous tenons ses attachements en stock à Ibos, près de Tarbes, et nous vous conseillons sur le choix du porte-outil selon votre broche.

Où trouver les catalogues Laip ?

Laip publie un catalogue PDF par gamme sur sa page de téléchargements, en anglais, en espagnol et en allemand. Le bouton « Télécharger le catalogue » y mène directement ; nous pouvons aussi vous envoyer la documentation de la référence qui vous intéresse.

Quelle tirette choisir pour mon porte-outil ?

La tirette dépend de la machine, pas seulement du cône : norme (DIN 69872, ISO 7388-2, MAS 403 BT), angle et filetage sont fixés par le constructeur de la broche. Donnez-nous la marque et le modèle de votre machine, nous vous indiquons la bonne référence.

HSK, ISO ou BT : quel attachement pour ma machine ?

C’est d’abord la broche qui décide : l’attachement doit correspondre à son interface. Entre deux machines, le HSK, à cône court et double contact, se prête mieux à la grande vitesse ; les cônes 7/24 ISO et BT restent la référence des centres d’usinage classiques. Notre article sur le sujet détaille les critères.
